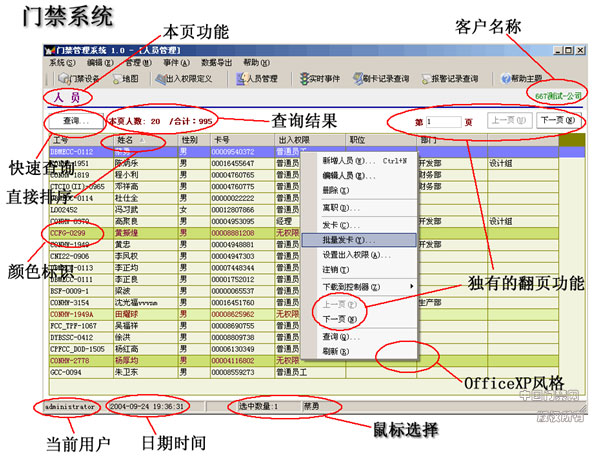

1.門禁系統基礎1.1門禁系統介紹門禁就是出入口控制，在人進出重要通道的時候，進行適當級別的權限鑒別，以區分是否能通過的一種管理手段。 一般可以通過卡片、指紋、虹膜（眼睛）來識別來人的身份，也代表來人的權限。 門禁系統就是替代鑰匙的功能，在一個公共出入口，給每個人發放鑰匙是很不方便的，要處理人離職入職、鑰匙丟失、身份登記、記錄跟蹤都有很大的難度；如果派遣專人守衛則存在成本高、管理難、有徇私舞弊的可能。門禁系統很好的解決了這些問題，是現代社會辦公場合的基本要求，也是發展方向。 門禁系統在中國經過多年的發展，已經很成熟穩定，安裝、服務、價格都比較適合大規模采用了。安裝門禁系統已經是一個公司、工廠等很普通的需求。 1.2門禁系統分類門禁系統一般有以下類型： 1．不聯網門禁，就是一個機子管理一個門，不能用電腦軟件進行控制，也不能看到記錄，直接通過控制器進行控制。特點是價格便宜，安裝維護簡單，不能查看記錄，不適合人數量多于50或者人員經常流動（指經常有人入職和離職）的地方，也不適合門數量多于5的工程。 2．聯網門禁，就是可以和電腦進行通訊的門禁類型，直接使用軟件進行管理，包括卡和事件控制。所以有管理方便、控制集中、可以查看記錄、對記錄進行分析處理以用于其它目的。特點是價格比較高、安裝維護難道加大，但培訓簡單，可以進行考勤等增值服務。適合人多、流動性大、門多的工程。 1.3門禁控制器特點l1單門、2門、4門等多種門禁考勤控制器型號。 l多種通訊協議的門禁系統，包括485類和TCP/IP類。 l所有的控制器可以組合配置，安裝在同一個網絡上，用同一套軟件系統進行管理。 l支持全部Weigand讀卡器，兼容Motorola、HID、國產等ID、IC讀卡器。 l多種系統安裝配置方便靈活，可以485、TCP/IP、局域網、廣域網聯網安裝。 l4級防雷、防浪涌、防靜電、防塵、雙重看門狗保護，更穩定可靠 l高性能：485控制器每秒傳送15條記錄；TCP/IP通訊：每秒1000條記錄。 l每個門有16個開放時間段，可以組合出無限制的權限分類。 l支持防潛返，可以精確到時間段和星期，防潛返可以分區管理。 l支持互鎖、消防報警、另外增加一個報警輸入 l支持2個報警輸出（2門4門控制器），1個報警輸出（單門控制器），可以設置報警時間和報警條件 l支持有效日期，精確到開放時間，過了日期的卡將自動失效 l鑒別方式支持單卡、卡加密碼、密碼、雙卡識別、自由通行（首卡通行） l支持多事件報警輸出，如無效卡、無效時間、開門報警，都可以設置一定時間長度的報警輸出 l控制輸出時間長度可以達18小時，如開門時間可以從1秒到65535秒 2.門禁系統軟件2.1軟件特性l門禁軟件有3個版本選擇：單機版、網絡版、以太網版。 l所有的軟件支持中文，也可以自行增加其他語言，直接切換。 l支持多數據庫系統，包括SQL和Access2種數據庫。 l在一個軟件里面可以管理多個型號類型的控制器，支持多通訊口連接，方便管理、提高性能、降低工程難度和成本。 l標準的Windows風格界面、簡潔流暢，操作簡單直觀、隨意。 l軟件操作具有Windows軟件的特點，隨意、所見所得、任意選擇、全部使用右鍵或者雙擊。不需要打開過深的界面層，只有2層界面。 l軟件培訓學習簡單，只要1個小時即可學會。3分鐘安裝軟件且加入100張有效卡，包括更新到控制器。 l軟件自動和控制器通訊，自動采集刷卡記錄，不需要人工采集。 l人員照片支持粘貼、復制功能；實時事件支持全屏幕；工程安裝有調試界面；支持多種發卡方式。 l更新控制器只有2鍵：“更新參數”和“下載卡”；可以隨意選擇卡數據下載到控制器。 l支持導出多種格式的數據，如Excel、word、html、TXT等。 l軟件可以隨意定制Log圖標和啟動、登錄標簽。 l定制軟件Log圖標，提供開發接口。 2.2考勤軟件特性l支持中文，也可以自行增加其他語言，直接切換。 l使用SQL數據庫，數量大、穩定可靠。方便進行第二次開發。 l支持各種倒班，排班只要點4下鼠標，支持自動智能排班。 l數據直接來自門禁刷卡，可以知道考勤點 l網絡軟件，支持多用戶多電腦操作管理。 l直觀明白的軟件界面 2.3軟件界面
3.門禁系統應用下面說明門禁系統的各種應用類型，基本有下面7種，并不說明門禁只有這幾種使用方法。這些類型可以獨立使用，也可以組合使用，根據項目要求的不同而變化，多種方案的靈活運用是我們門禁系統的特點之一。 根據需要，這些系統也能組成更加復雜的應用，如防潛返、互鎖、多機多區域管理等等 。 3.1基本門禁結構
l最基本的應用，使用485控制器、讀卡器、轉換器、鎖、電源等。 l具有門禁的基本功能 l基本的聯網系統 l只有一個或者2個讀卡器 l成本低廉 應用對象 u對門禁要求不高，需要有基本的卡片管理，記錄刷卡事件的項目，安裝數量只有一臺的情況。 u管理的卡片比較少。 u對性能要求不高。 3.2初步聯網門禁結構

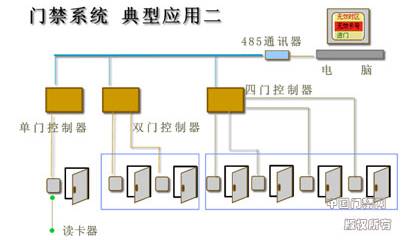

l具有門禁的基本功能 l多種485型號門禁控制器聯網 l每個控制器接上讀卡器和按鈕等外部設備 l組網方便，成本容易控制 l所有控制器通過一個485通訊器連接到電腦，可以擴充增加更多控制器 l每個門的接線見典型應用一。 應用對象 u對門禁要求不高，需要有基本的門禁管理功能，記錄刷卡記錄的項目，安裝數量多臺的情況。 u所有的門在一個比較近的范圍內。 u比較近的門使用多門控制器，比較遠的門使用單門控制器。 u對性能要求不高，管理卡片少。 3.3多接口門禁結構

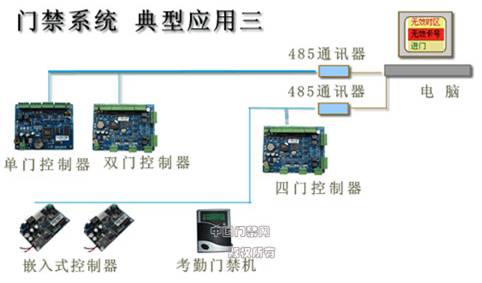

l多種型號門禁控制器聯網 l通過多個485總線連接到電腦 l優秀的通訊、工作性能 l組網方便，成本容易控制 l可以擴充多個485轉換器 l每個控制器的接線見典型應用一 應用對象 u管理的門的數量比較多，需要比較多的門禁功能。 u所有的門在一個比較近的范圍內。 u多種型號混合使用節約成本。 u多種型號混合使用，完成不同的功能。 u多個接口使用，方便布線。 u對性能要求不高，管理卡片4000以下。 3.4基本以太網門禁結構

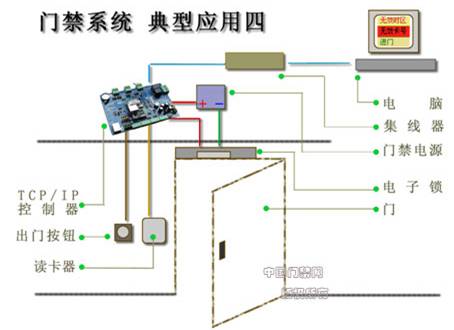

l以太網聯網的基本結構 l控制器通過集線器直接連接到電腦 l組網方便，安裝維護快捷 l可以使用其它多種TCP/IP控制器型號 l可以選配的有門磁、報警、火警、報警、輸出設備等配件 應用對象 u管理的門的數量少于4個。 u所有的門在一個比較近的范圍內。 u控制器到電腦有比較現成的網線，或者公司內部已經有局域網。 u需要比較高的性能。 u所控制的門不在本地，需要通過網絡進行遠程管理。 u達到20000張的時候。 3.5以太網門禁結構擴展

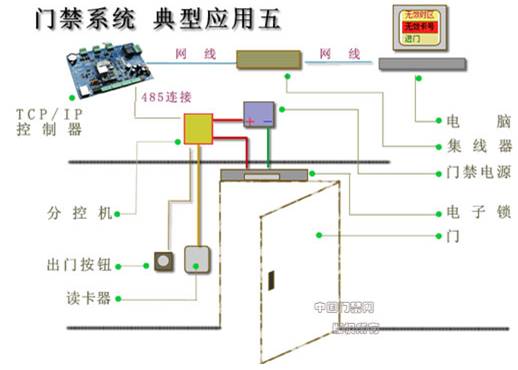

l 以太網聯網的基本結構之二 l 使用選配件“分控模塊”，方便安裝和布線，接分控模塊和接主板是等效的。 l 控制器通過集線器直接連接到電腦 l 組網方便，安裝維護快捷 l 可以使用其它多種TCP/IP控制器型號 l 可以選配的有門磁、報警、火警、報警、輸出設備等配件 應用對象 u 有的門在一個比較遠的地方，使用WG讀卡器不方便布線，使用分控機。 u 鎖、讀卡器、按鈕都可以接到分控模塊上面。 u 分控模塊到主機是485通訊，可以達1200米距離。 u 控制器到電腦有比較現成的網線，或者公司內部已經有局域網。 u 需要比較高的性能。 u 所控制的門不在本地，需要通過網絡進行遠程管理。 u 達到20000張的時候。 3.6門禁結構擴展 |
