遠近距離結合停車場管理系統解決方案

第一章 系統概述

停車場管理系統從二十世紀90年代開始出現以來，通過刷卡、開閘、收費等功能，幫助用戶對停車場進行有效管理。

可以解決以下幾個問題：

1、系統數據安全性如何保證？

2、如何杜絕人為破壞和資金管理漏洞？

3、如何避免車輛被盜？

一、系統數據安全性保證

系統數據安全不僅僅是依賴系統本身的軟硬件建設，更多的是杜絕人為誤操作或惡意破壞。系統引入安全狗管理技術，對于管理人員和操作人員采用權限組管理模式，在系統內添加相應的權限組，授予不同的權限，極大的方便了系統管理，確保了系統數據的安全性。

系統提供精確的報表，對用戶的服務高效、收費透明度高、準確無誤；使管理者易于操作維護、自動化程度高、大大減輕管理者的勞動強度；徹底杜絕失誤及任何形式的作弊，防止停車費用流失，使投資者的回報有可靠的保證。

二、杜絕人為破壞和資金管理漏洞

采用技術杜絕人為破壞和資金管理漏洞：

1、有手動開閘記錄功能，有效避免人為制造系統故障謀取私利。

2、針對月卡用戶忘帶卡、月卡用戶卡過期、卡丟失等情況，系統提供電腦開閘記錄，確保每一次開閘都有記錄，杜絕人情車和資金流失。

三、車輛安全性保證和車輛防盜

提供多種措施防止車輛被盜：
  l一車一卡、一進一出的邏輯控制。每輛車配置1張卡，車輛進入停車場時刷卡，系統自動記錄車輛進入停車場，車輛離開停車場時刷卡，系統自動記錄車輛離開停車場。進入停車場未刷卡的車輛，不能刷卡離開停車場，同樣，離開停車場未刷卡的車輛，不能刷卡進入停車場。系統自動統計出進入停車場的車輛、離開停車場的車輛、停車場內停留的車輛，便于停車場管理人員隨時清查車輛，減少車輛被盜的情況發生。
  l車輛出入場圖像人工對比。車輛進入、離開停車場時，對車輛進行拍照，留下車輛圖像，車輛管理人員人工比對進出車輛的圖像。是車輛防盜、避免一卡多車的最有效方法。
   本次方案針對兩進兩出停車場管理系統：

在停車場系統的2個出入口設置近距離讀卡系統、遠距離讀卡系統等。在管理中心設置系統數據服務器和發卡器，以確保系統的數據安全和方便卡片發行和數據的查詢、管理等。

第二章 系統實現目標和原則

一、現場環境條件

工作電壓：AC220V/50Hz

工作環境溫度：-10℃~+55℃

相對濕度：≤95%

讀卡器讀卡距離： 3-10cm

遠距離藍牙讀卡器讀卡距離：3-20m

通訊接口：RS-485

通訊最長距離：1200M

脫機存儲容量：9999條記錄

三、目標和原則

目標

1、方便、快捷、準確的收費；

2、車輛保管的安全性功能；

3、經濟合理的運營成本；

原則

?用戶至上原則

本方案以滿足用戶需求為目標，最大限度地滿足用戶提出的功能要求，并針對系統的特點，確保實用性。

?成熟性原則

本系統采用成熟的智能卡識別技術、車牌識別技術、先進的計算機工業控制技術，系統穩定、可靠，自動化程度高。

?開放性原則

充分考到與其它系統兼容的問題及將來的發展需求，開放性地融入社會的需求。

?標準化原則

依照國家的有關標準進行。此外，根據智能化系統總體結構的要求，系統采用了結構化和標準化。

?可擴展性和集成性原則

充分考慮整個系統所涉及的各個功能模塊集成和信息共享，保證整個系統總體結構上的先進性和合理性，實現對各個模塊的分散控制，集中統一管理和監控，系統具有可擴展性和兼容性，使整個系統隨著技術的發展和進步，不斷得到充實和提高。

?安全原則

密碼設置靈活，管理員使用管理密碼登錄擁有最高權限，能操作系統軟件內所有功能，如設定操作員本身權限，發行操作卡，報表管理，收費金額及收費標準設定等；操作員級能使用收費、車輛進出記錄查詢、卡的檢測等功能。進出場人工確認，提高了出入車輛的安全性。嚴格的交接班管理，交接班人員只能使用自己的密碼進入系統進行本身權限內的工作。

第三章 系統結構

一、系統管理模式

停車場管理模式采用最為通用的一種模式：停車場系統只在本地獨立運行，數據服務器與客戶端收費計算機分開，停車場系統為獨立的局域網，不借用辦公網絡，只在本地存儲、備份、查詢和管理系統數據。

二、系統網絡結構

  系統采用雙總線方式的網絡結構，服務器與上位機之間采用TCP/IP總線，控制機與上位機之間采用RS485總線，控制機主控制器與出卡機、顯示屏、自動道閘等功能模塊或外圍設備之間采用RS485總線。
  系統采用 SQL Server 作為系統數據庫，規?？纱罂尚?，既可以是大到基于因特網的大型的集團式停車場管理系統（出入口數量不受限制），也可以是小到基于局域網的小型進一出停車場管理系統或一進一出停車場管理系統。

系統設置一臺停車場數據服務器，通過交換機與各個崗亭的收費管理電腦聯網，實現數據的存儲、備份、查詢和管理。

在停車場管理處或財務室設置一臺卡片發行管理電腦，通過交換機與數據服務器聯網，實現卡片的發行管理和數據的查詢管理等。該電腦可以是單獨設置一臺專用發行電腦，也可以共用財務目前在用的管理電腦，以節約系統建設費用。

在停車場的各個收費崗亭設置一臺停車場收費管理電腦，通過交換機與數據服務器、停車場控制機等聯網，實現系統數據的傳輸、存儲、設備的控制管理等。

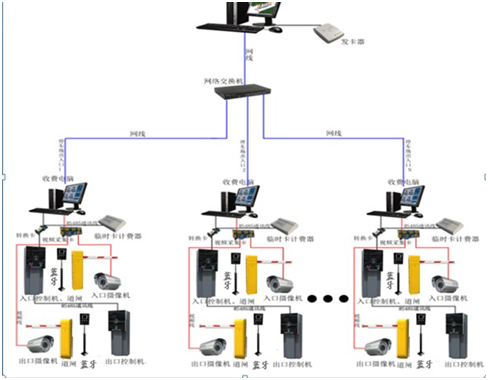

網絡結構圖

三、系統組成及功能

1、入口設備組成及功能設計

（1）入口設備組成

停車場入口設備由入口票箱（含近距離讀卡器卡、顯示屏、語音提示系統、車輛檢測器、機箱及附件）、自動道閘（車輛檢測器）、遠距離讀卡器等組成。

（2）入場功能設計

?信息顯示及廣告發布功能：票箱顯示屏能通過管理電腦軟件加載廣告信息或停車場信息，在無車情況時，顯示屏會滾動顯示當前時間和用戶發布的廣告等信息。對于控制機使用過程中的操作，顯示屏也會進行相應的顯示。

?語音提示功能：當有車行駛至入口票箱車輛檢測線圈上時，控制機檢測到有車，系統發出禮貌用語并在顯示屏上顯示禮貌用語（提示信息：如歡迎光臨！；請讀卡或取卡等等）。對于票箱使用過程中的刷卡操作，語音提示系統也會進行相應的提示。

?一卡一車的邏輯控制功能：同一張卡如果已經入場，必須出場后才能再次入場，確保一卡一車、一進一出的邏輯控制。

?收費及記錄存儲功能：控制機標準設計用戶數為9999，脫機記錄數為9999萬條。滿足大系統有更大容量要求。

?手動開閘記錄功能：系統具有手動開閘記錄功能，給管理人員提供更多的監管手段。

?遠距離讀卡功能：一般情況下，遠距離讀卡都是給月卡等固定車輛使用，避免停車或雨天還要開車窗讀卡，體現管理者優質的服務。

2、出口設備組成及功能設計

（1）出口設備組成

停車場出口設備由出口票箱（含近距離讀卡器、控制器、顯示屏、語音提示系統、機箱及附件）、自動道閘（車輛檢測器）、遠距離讀卡器等組成。

（2）出場功能設計

?信息顯示及廣告發布功能：出口票箱顯示屏能通過管理電腦軟件加載廣告信息或停車場信息，在無車情況時，顯示屏會滾動顯示當前時間和用戶發布的廣告等信息。

?語音提示功能：當有車行駛至出口票箱車輛檢測線圈上時，出口票箱檢測到有車，會根據當前的時間，立即通過語音提示系統發出禮貌用語并在顯示屏上顯示禮貌用語（提示信息：如一路順風等等）。對于控制機使用過程中的操作，語音提示系統也會進行相應的提示。

?一卡一車的邏輯控制功能：同一張卡如果已經出場，必須再次入場后才能再次出場，確保一卡一車、一進一出的邏輯控制。

?大容量設計、脫機記錄存儲功能：脫機記錄數為9999條。滿足大系統有更大容量要求。

?手動開閘記錄功能：系統具有手動開閘記錄功能，給管理人員提供更多的監管手段。

?遠距離讀卡功能：一般情況下，遠距離讀卡都是給月卡等固定車輛使用，避免停車或雨天還要開車窗讀卡，體現管理者優質的服務。

3、數據管理中心設備組成及功能設計

（1）數據管理中心設備組成

數據管理中心設備由系統數據庫服務器、外圍存儲設備、網絡交換機、網絡配件等組成。

卡片發行器、網絡交換機等組成。

（2）數據管理中心功能設計

數據管理中心的主要職責是確保系統數據庫服務器運行的穩定和數據的安全可靠，對于大型系統可能會設置多個數據庫服務器，對數據的備份可以是通過外部存儲器備份或雙機熱備份等多種模式。具體情況依據用戶需求和系統規模大小來確定。

?系統設置：對整個系統進行車主檔案設置、道口設置、收費標準設置等。

?卡片發行、充值、延期、退卡等功能：對系統所使用的卡片進行注冊發行、充值、延期、等等。

?報表查詢和打印功能：可查詢系統所有記錄，包括車輛出入場圖像等。可生成和打印系統所有報表。

四、系統其它主要特點

u控制器設置完全通過硬件按鍵進行設置，地址比較直觀。

u采用“平臺+模塊”式設計，增加和擴展功能非常簡便，不需對系統大動干戈。

u通過控制器的故障指示燈判別系統故障。

第四章 系統軟件和報表

一、系統軟件介紹

1.軟件功能模塊組成

本系統軟件為網絡停車場管理系統軟件，分別安裝在管理中心和崗亭收費電腦可以實現不同的功能。管理中心計算機主要負責系統總體設置、卡片發行管理等操作。現場崗亭收費電腦，實現現場設備管理和車輛收費等。

2.系統的數據安全保障

為確保系統數據的安全，本系統創建數據庫才能進入軟件，避免人為篡改和誤操作丟失數據。

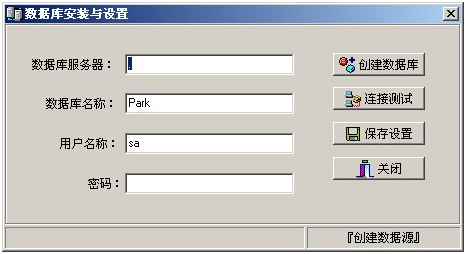

  創建和連接數據庫：下圖1為創建數據庫界面。

圖1

3. 系統的權限管理設置

根據系統管理人員和操作人員權限大小，系統的權限管理可任意設置，實現多級權限管理。每個系統管理人員和操作人員都有自己的用戶名和密碼。
  增加操作員和權限設置：下圖2為增加操作員界面和權限設置界面。

圖2

4.靈活方便的車主檔案管理

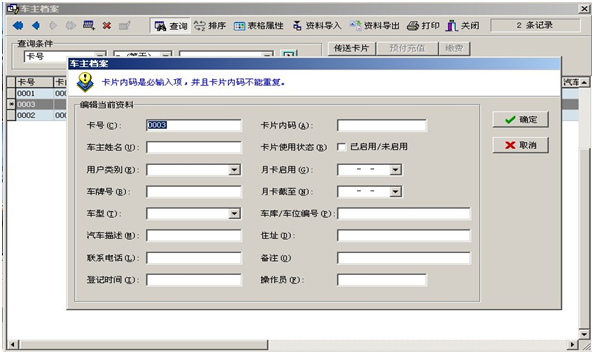

  下圖3為車主檔案界面。

圖3

5.多種收費標準隨意設置

系統可支持標準收費、按時收費、按次收費、按時段收費等收費標準。

收費模式選擇和收費標準設置：下圖4為收費標準設置界面。

圖4

6.嚴格完善的卡片管理

系統具有卡片發行、卡片延期、卡片充值等功能。
  卡片發行：用于新卡發行，界面如下圖5。

圖5

二、軟件系統報表記錄

系統具有月租用戶交費記錄、臨時用戶停車收費記錄、車輛進出圖像對比記錄、場內車輛記錄等多種報表，以便用戶非常直觀的了解系統運行使用情況。

圖6

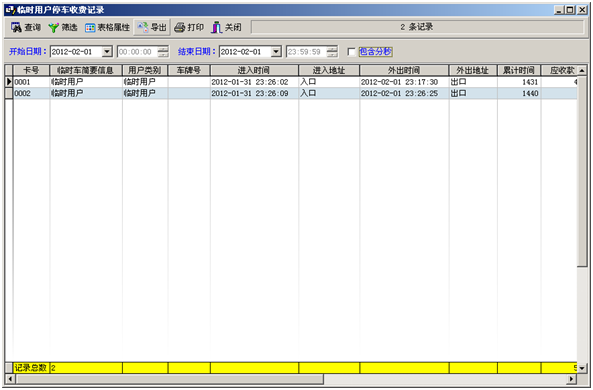

  臨時用戶停車收費記錄：選擇開始日期和結束日期，單機查詢如下圖7所示。

圖7

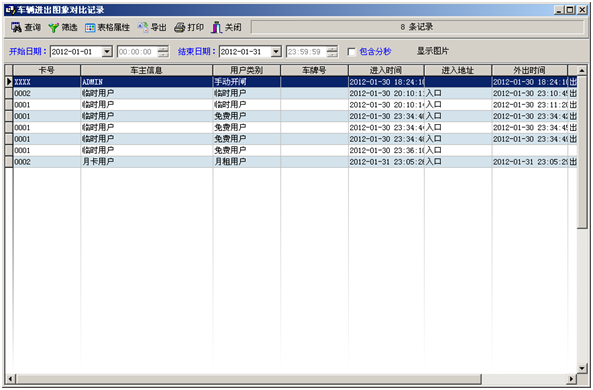

  車輛進出圖像對比記錄：選擇開始日期和結束日期，單機查詢如下圖8示。

圖8

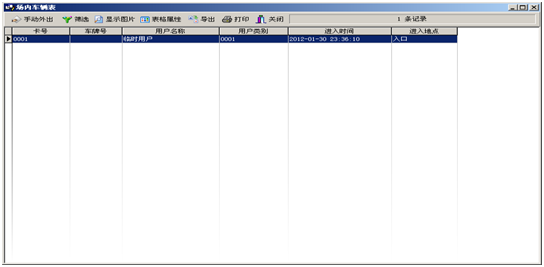

  場內車輛記錄：選擇開始日期和結束日期，單機查詢如下圖8示。

圖8

第五章 系統主要設備簡介

一、出入口票箱

１、票箱配置

基本配置：讀卡器、主控制器（出口）、機箱、ＬＥＤ顯示屏、車輛檢測器等。

２、控制機主要技術參數：

l工作電源：DC12V±10％ 。

l工作環境：

工作溫度：－10℃～55℃。

l通訊協議：RS485通訊協議。

l近距離讀卡器≤10m。

l遠距離讀卡距離：≤20m。

l讀卡處理時間：≤0.2秒。

l脫機存儲記錄數：10000條。
控制機卡片容量：9999張。

l系統支持卡類：月卡、免費卡、儲值卡、臨時卡等。

二、自動道閘

1、主要特點：

l外形美觀大方（顏色可選），箱體堅固防水。

l采用具備軟件陷井與硬件看門狗的單片機控制，永不死機；具有記數功能。具有雙重自鎖功能，可防止人為抬桿。

l采用光感器進行行程控制，非接觸工作，永不磨損偏移。

l采用光電耦合、無觸點、過零導通技術，主控板無火花無干擾高可靠工作等多種接口。

l可接車輛檢測器實現車過自動落桿和有車防砸功能。

l具有感應和按鈕及遙控控制等多種方式。

2、主要技術參數：

l減速電機：

 電源電壓：AC220V±10V

 功率250W。

l桿長度：直桿≤６m。

l閘桿起落時間：5秒。

l使用環境溫度：-35℃～+45℃。

l相對濕度：≤90%。

三、遠距離藍牙讀卡器

1、主要特點

l遠距離，有效識別距離從0米到20米可調

l光激勵、休眠喚醒、藍牙通信技術；433MHZ頻率，對人沒有輻射損害。

l高可靠，適應工作環境（-30℃-75℃），防水，防沖擊。

l超低功耗，更健康、更安全。

l高抗干擾性，對現場各種干擾源無特殊要求。

l定向識別。

l高度集成，安裝方便，內置天線無須外接天線或線圈。

2、主要技術參數

l工作模式：光激勵定位、休眠喚醒。

l工作電源：DC12V~18V/4A

l藍牙頻率：433MHz

l紅外頻率：38KHz

l工作環境溫度：-30℃-75℃

lW26/34、RS232/485

l符合工業運用環境

四、近距離讀卡器

1、主要技術參數

l讀卡類型：EM卡、Mifare卡。

l讀卡速度：≤0.2S

l讀卡距離：3—10cm

l讀卡頻率：125KHz/13.56MHz

l工作溫度：-10℃～+70℃

l通訊方式：W26、RS485

l靜態電流：≤100mA
