一、工程概況
（1）工程名稱：蚌埠市人防辦計算機房及控制室防雷系統施工
（2）工程地點：蚌埠市人防辦（蚌埠市龍子湖區環湖東路38號）
（3）工程重點：主機房位于大樓西側2F，要求電源三級防雷及信號防雷。由于地面覆土層厚度較?。ù蠹s為50cm），使用地面打樁多點連接以降低接地電阻，打樁使用50×50mm鍍鋅角鋼，接地樁之間使用4×40mm鍍鋅扁鋼連接，由于地面含水率較高，使用多點地樁連接可以滿足接地要求（接地電阻小于3歐姆）。
二、系統功能
（1）主要功能及實現方式
通過安裝防雷器、機房接地設施，避免機房在遭受雷擊時造成過電壓的損壞。
（2）功能擴展
無
三、防雷系統
本項目選用先進的電源防雷器件對機房供電設備進行三級電源防雷保護。根據《建筑物電子信息系統防雷技術規范》（GB 50343-2013），本項目采用三級防雷，并滿足《建筑防雷設計規范》。
第一級防雷，機房配電系統中市電輸入端設置一級防雷，通流量100KA，作為第一級電源保護。
第二級防雷：市電配電柜后端設置二級防雷，通流量60KA，做第二級電源保護；
第三級防雷：在UPS配電柜UPS輸出端設置三級防雷，通流量40KA，做第三級電源保護。
四、接地系統
防雷器件首先起到的作用是對雷電流的吸收和泄放作用，同時也是一種“等電位連接器”。在雷擊發生的瞬間內，迅速啟動響應，保證設備、大地、建筑物及其附屬設備之搭接構成一等電位體，從而避免過電壓的損壞，實現均壓等電位的關鍵就是整個機房的地線系統。
電子數據中心機房的地線系統由交流工作接地、安全保護地，直流工作接地和防雷接地四部分組成。
a)交流工作接地，接地電阻不應大于4Ω；
b)安全保護接地，接地電阻不應大于4Ω；
c)直流工作接地，接地電阻應按計算機系統具體要求確定；
d)防雷接地，應按現行國家標準《建筑防雷設計規范》執行。
本機房的接地系統為地面打樁接地方式，接地電阻R≤3Ω，檢測合格后方可使用。
電子計算機機房內各系統接地均接入等電位接地匯流箱，并用1根50mm2銅芯線引至大樓接地端子。
應考慮直流邏輯地、交流工作地、安全保護地、防雷接地。機房地面、機柜外殼等不帶電的金屬部分均應與此接地網相連。地線采用國標雙色（黃綠間），線徑選擇充分考慮余量。所有電纜、接地線均采用銅制。在機柜上沿著機柜一周敷設等電位銅帶30×3mm（均壓環），采用25mm2編織銅帶與地板腿相連，間距不大于2.4×2.4m，銅帶與各機房動力配電柜PE排相連。每臺機柜采用兩根6mm2不同長度編織銅帶就近與等電位銅帶連接。機房內設置等電位端子箱,機房內等電位端子箱采用50mm2電纜與室外獨立接地裝置連接。
靜電接地的連接線應有足夠的機械強度和化學穩定性，采用焊接或壓接。
?機柜接地安裝兩根6mm2不同長度的接地線，分別就近接至地板下30×3mm鍍錫紫銅排組成的等電位接地網格的經、緯銅母排上；
?機房內所有有接地要求的設備（包括所有機柜）、線路、金屬管槽均應按相應規范，準確、可靠地做接地處理；
?接地匯流排上的每個螺絲只能接一根地線，接地線接觸良好并做好防氧化處理，采用接插件連接。
五、服務及承諾
1．選用具有國家防雷檢測合格證的防雷產品滿足機房防雷系統要求。
2．安排具有豐富防雷施工經驗的工程師對本工程進行施工。
3．實施后經防雷中心審核通過發放防雷系統檢測證。
六、工程清單
序號 | 工程分部分項名稱 | 施工安裝地點 | 數量 | 單位 |
一 | 總防雷器 | |||
1 | 100KA/4P | 機房配電總輸入前端安裝 | 1 | 只 |
二 | 二級防雷器 | |||
2 | 60KA/4P | UPS 前端 | 1 | 只 |
三 | 三級防雷器 | |||
3 | 40KA/4P | UPS 后端 | 2 | 只 |
四 | 信號防雷器 | |||
4 | 20KA/4P | 網絡設備前 | 1 | 只 |
五 | 防雷安裝箱 | |||
5 | 防雷安裝箱（含空開） | 防雷器 | 4 | 組 |
六 | 接地線 | |||
6 | BVR50 mm2銅芯線 | 機房 | 10 | 米 |
七 | 等電位連接 | |||
7 | BVR6 mm2銅芯線 | 機房內各金屬連接 | 1 | 套 |
8 | 輔材 | 1 | 套 | |
八 | 接地系統 | |||
9 | 專用接地樁 | 室外 | 9 | 根 |
10 | 鍍鋅連接扁鐵 | 室外 | 30 | 米 |
11 | 土方工程 | 室外 | 1 | 項 |
12 | 接地施工 | 室外 | 1 | 項 |
九 | 防雷驗收 | 1 | 項 |

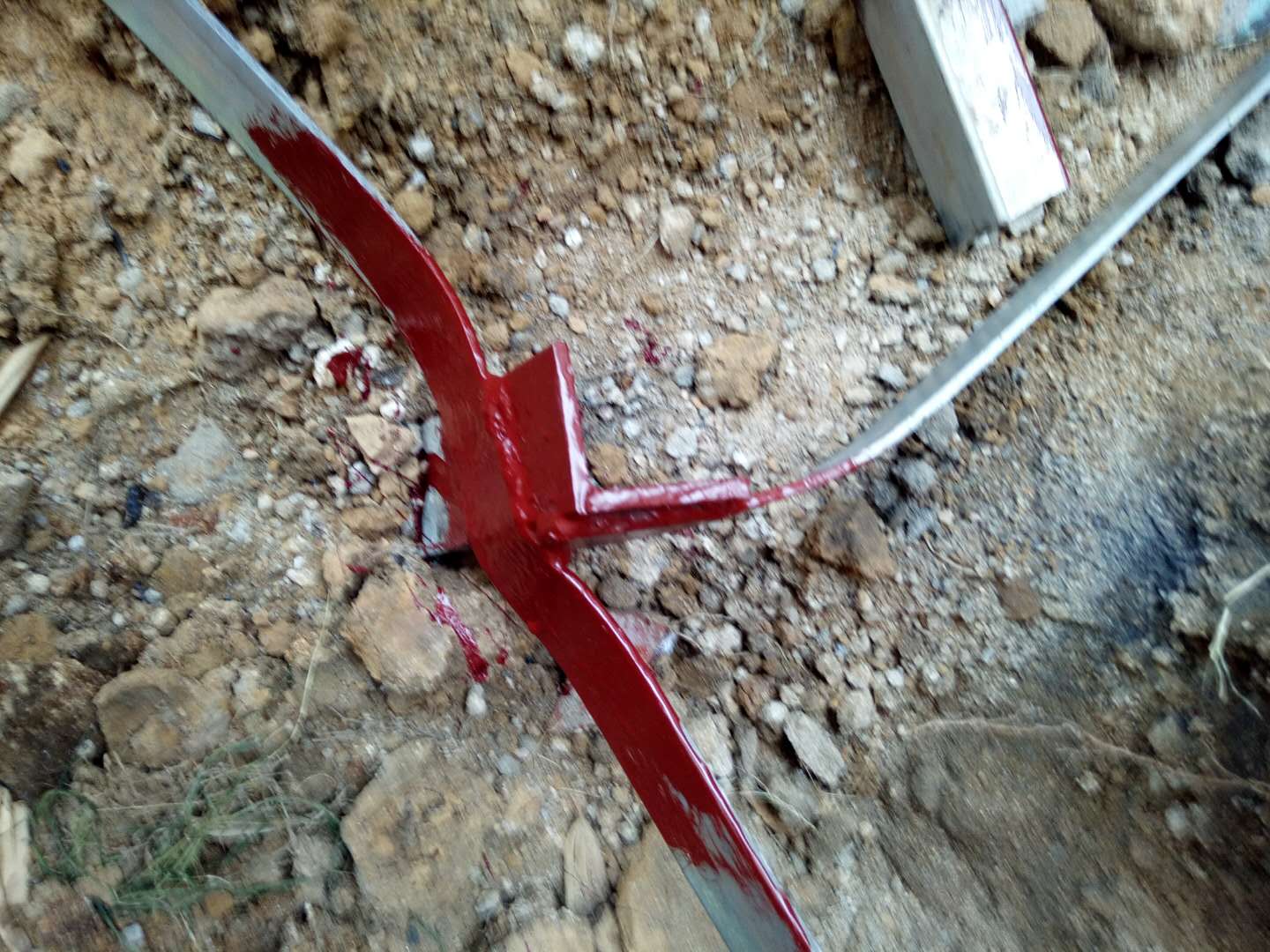

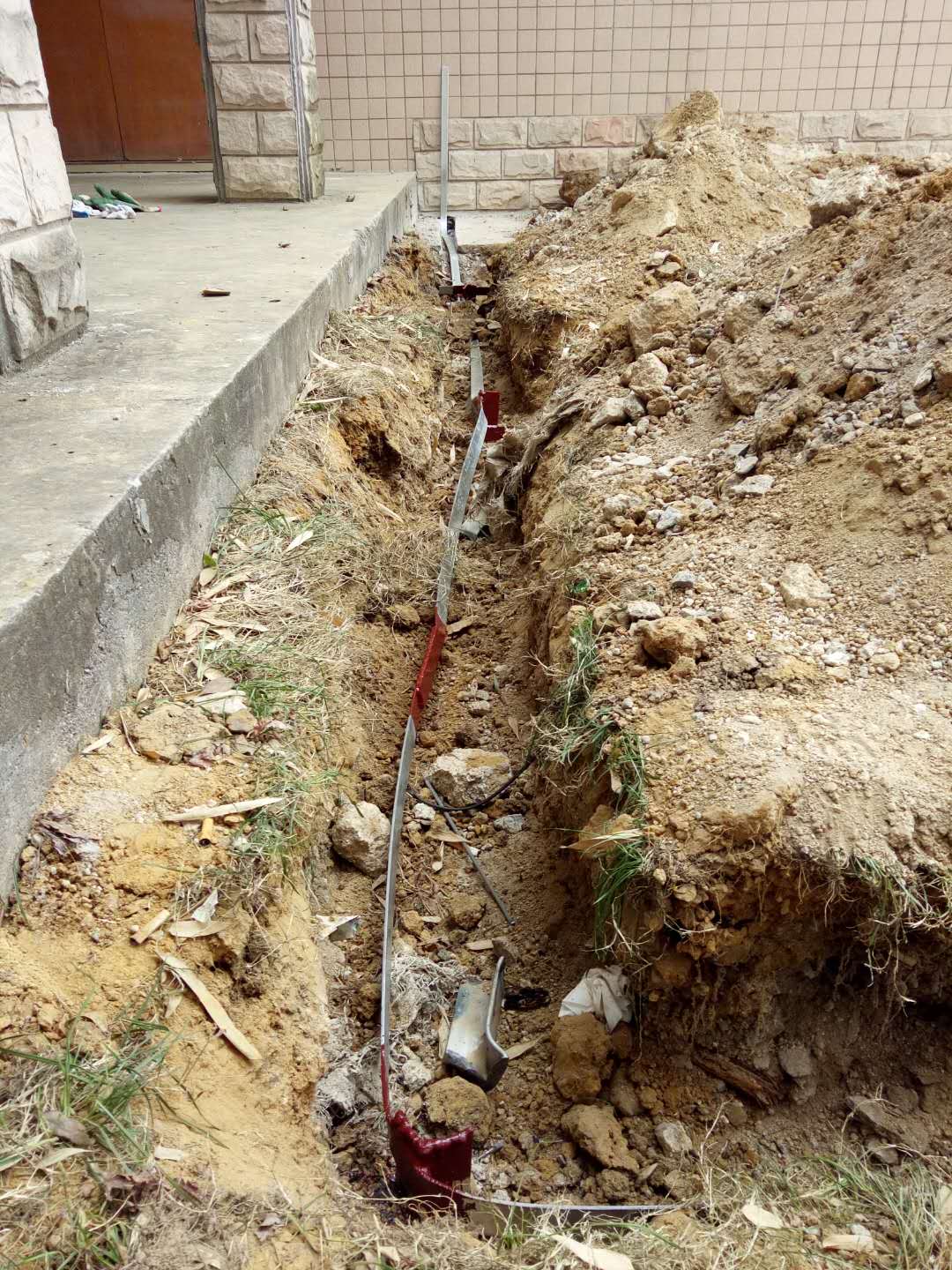

接地網 焊接

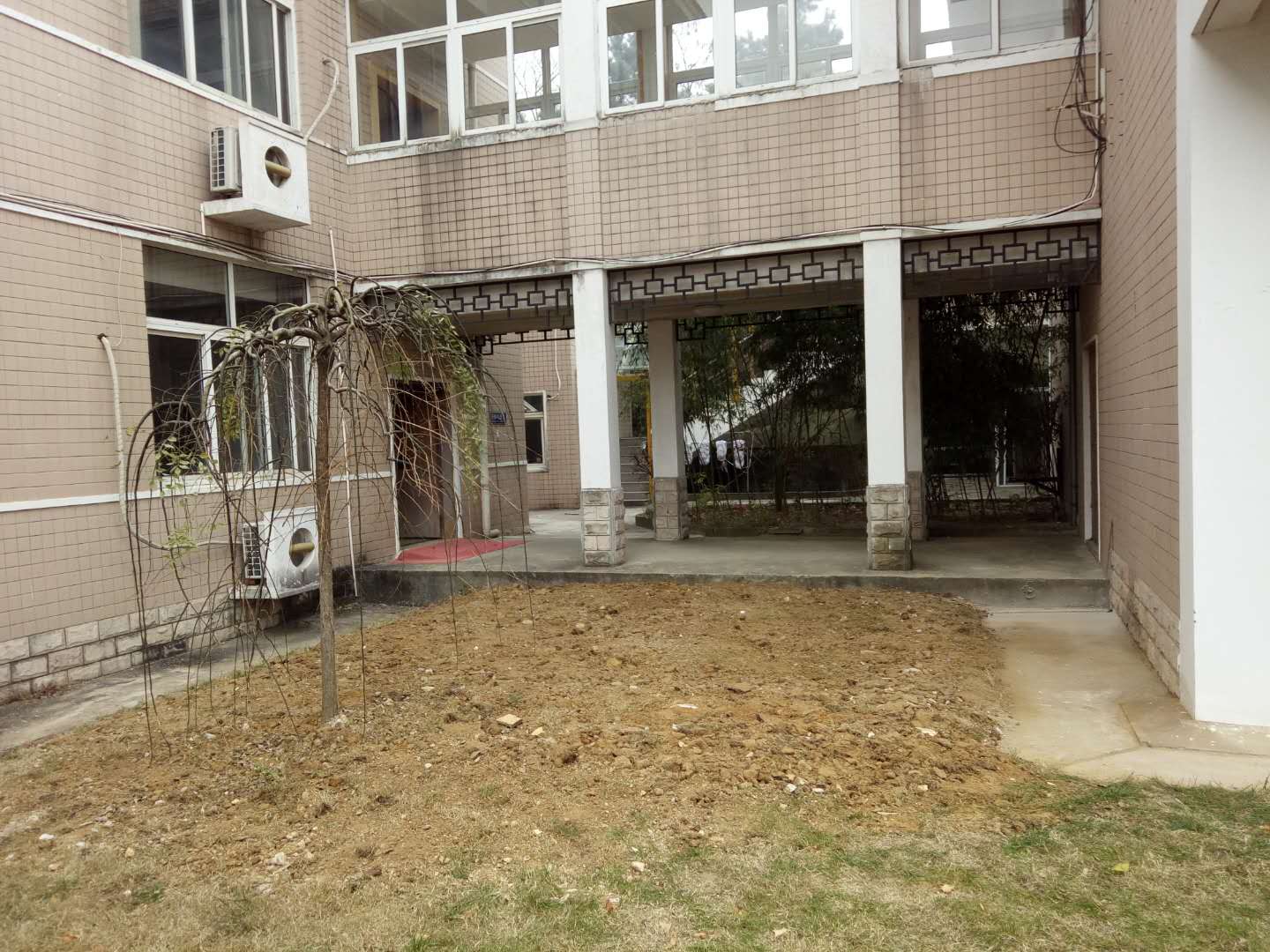

焊接點防銹漆 接地網回填后
接地箱 接地箱連接

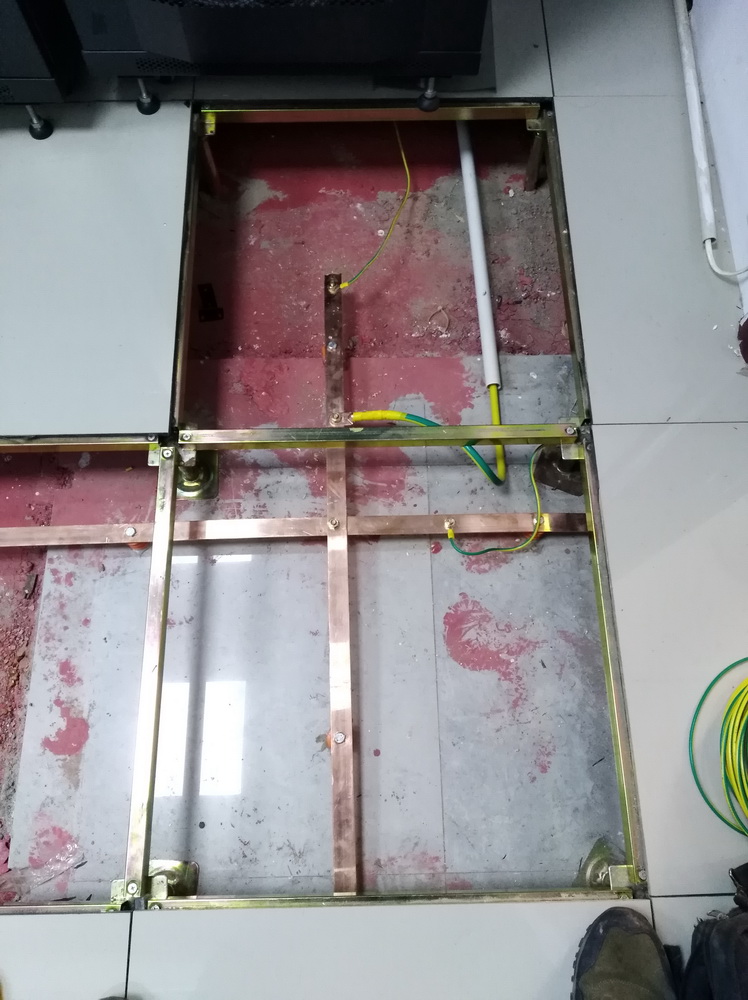

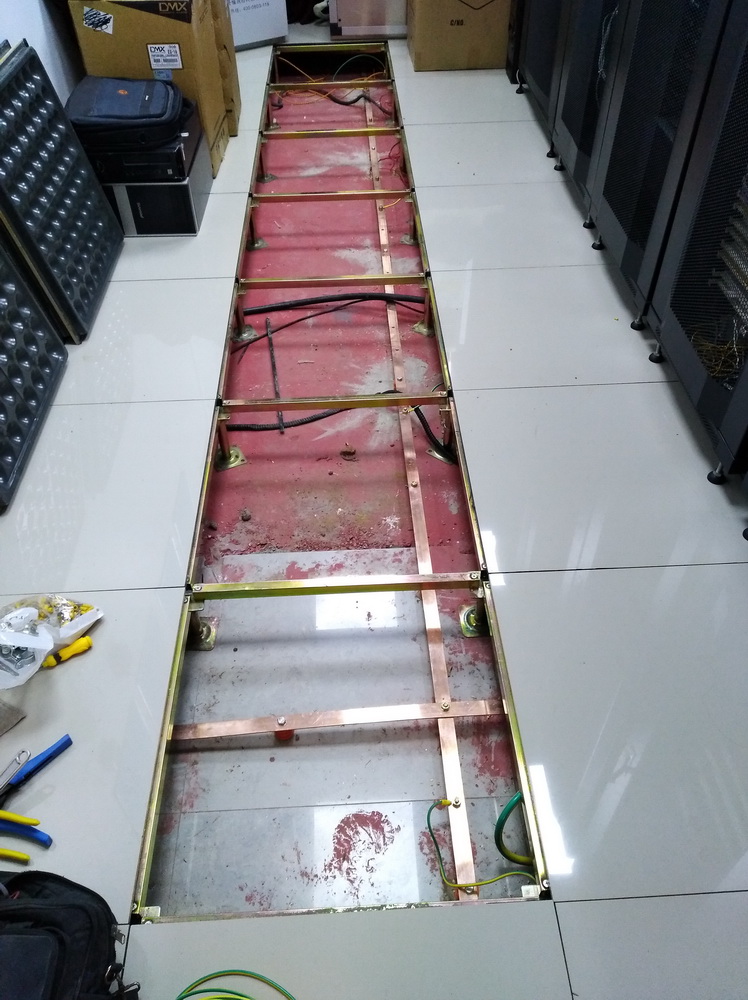

接地銅排網接地 接地銅排

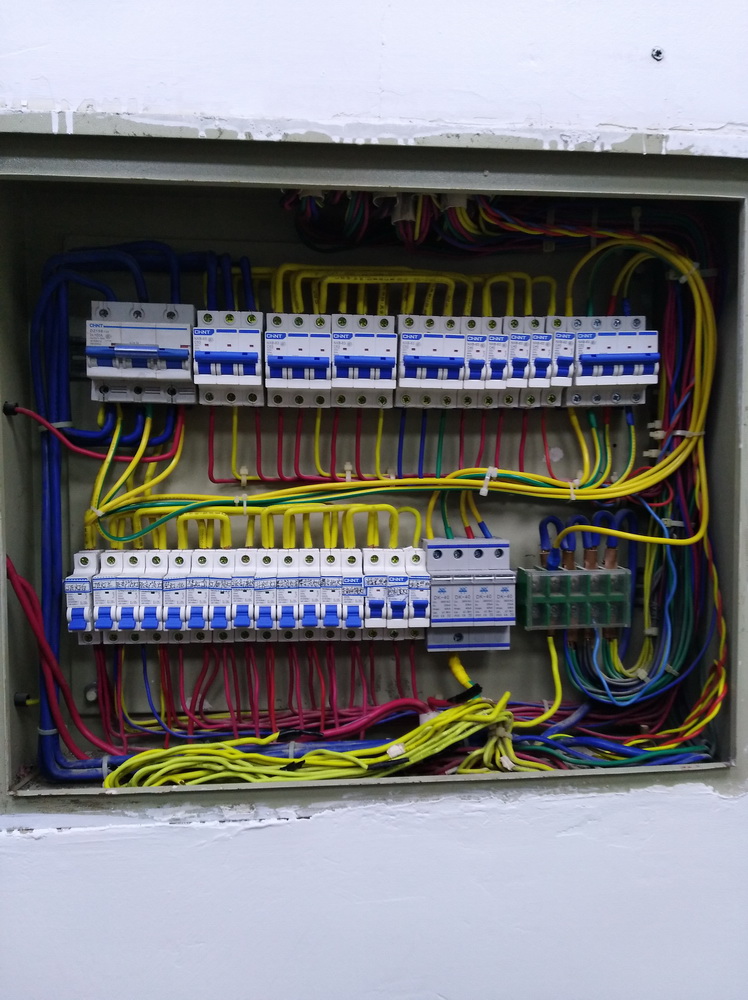

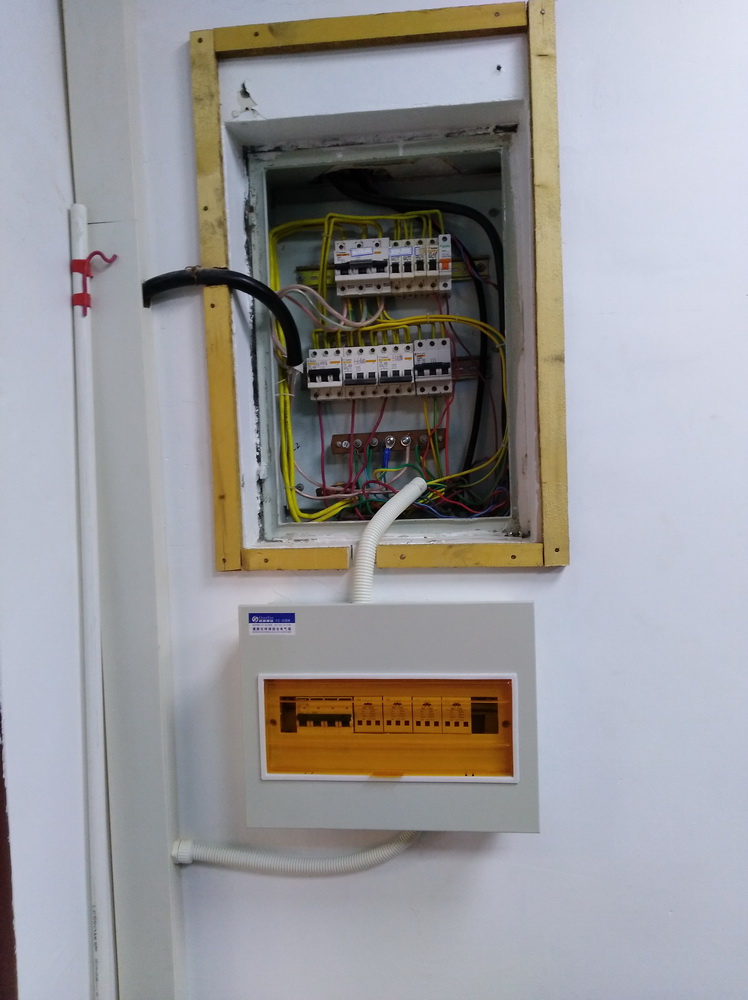

配電箱防雷 配電箱防雷

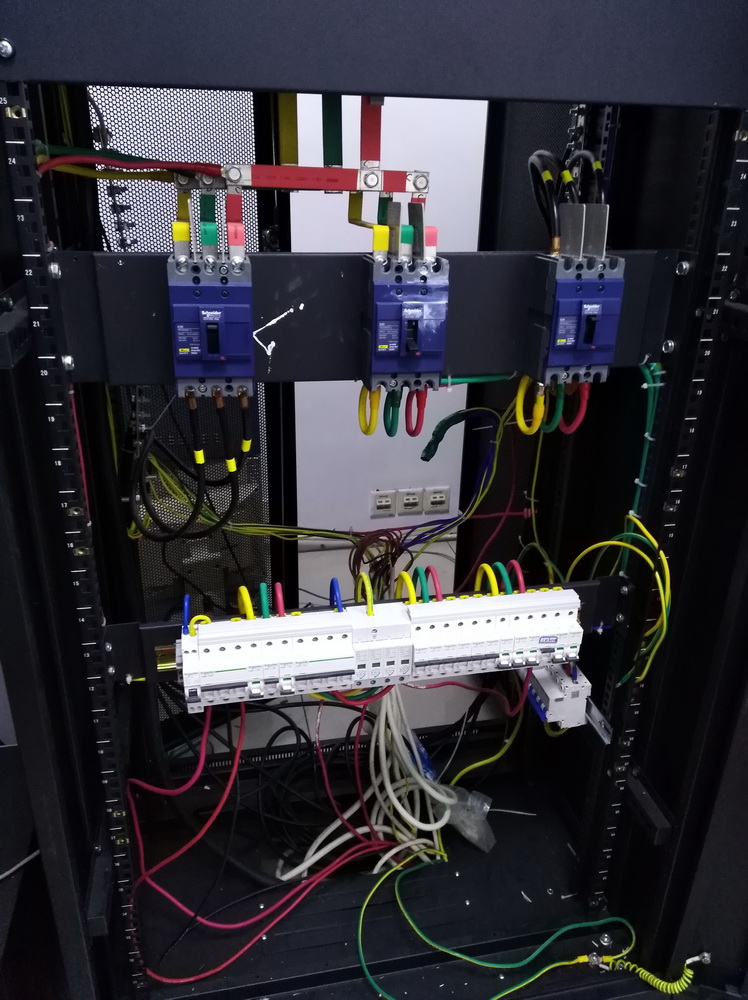

防雷箱 配電柜防雷

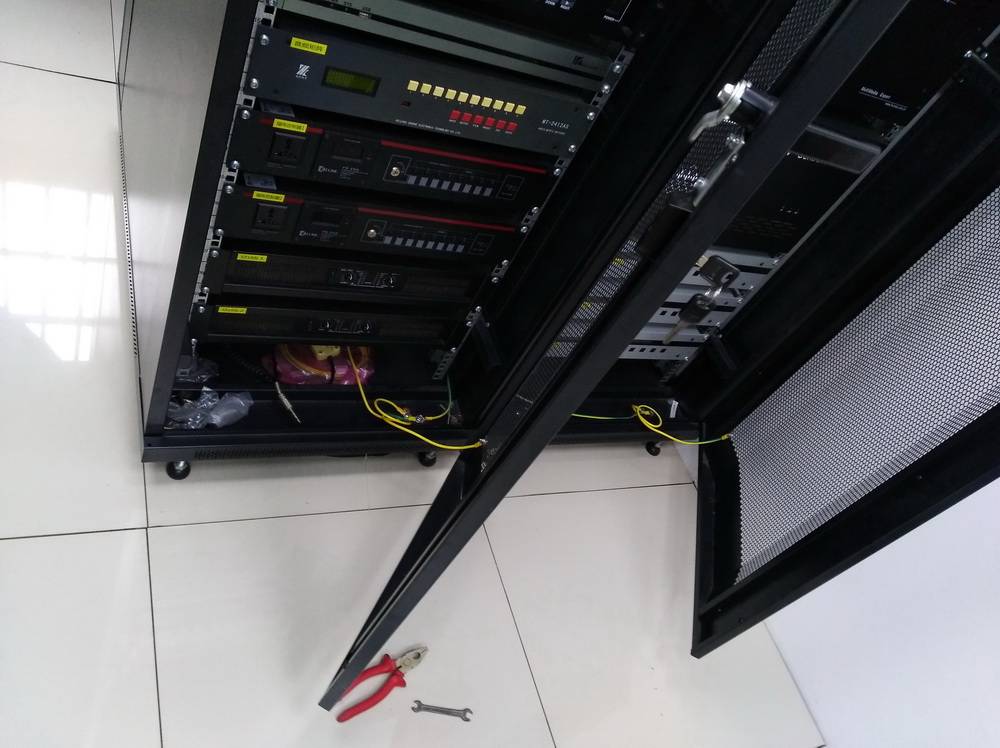

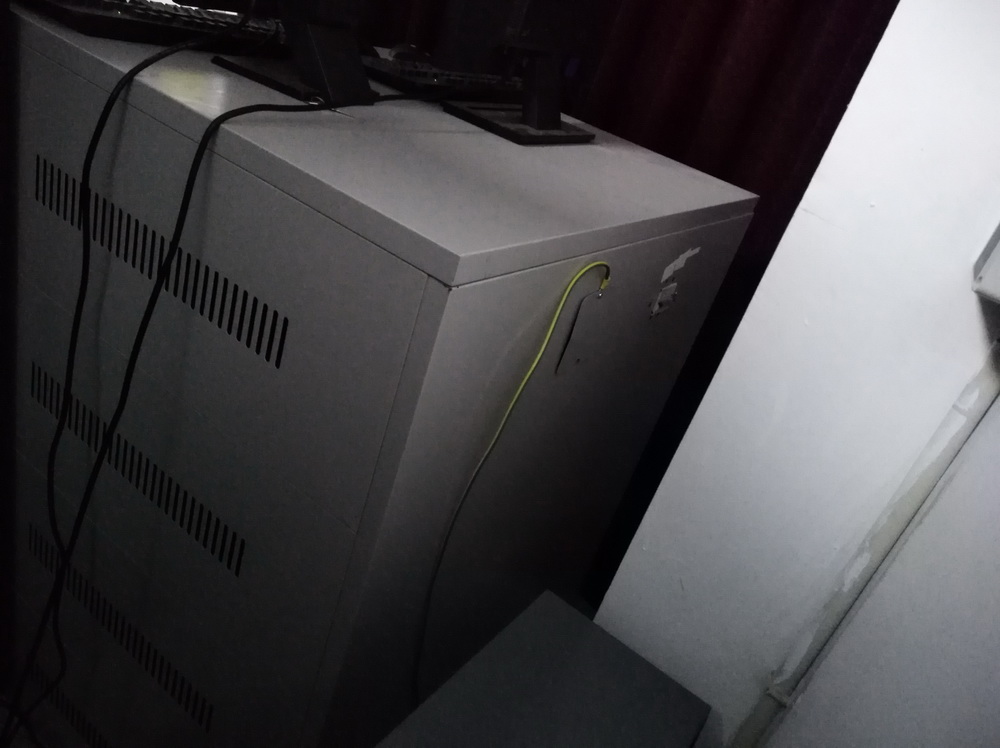

機柜接地 UPS電池柜接地
|
